מערכת TPVM 20-20 היא מכונת Shot Blast אוטומטית עם מערכת מונורייל וּוו תלייה, המיועדת לניקוי חלקי פלדה במשקל של עד 500 ק״ג. המכונה מצוידת בשתי טורבינות Long-Life, מערכת מחזור כדוריות פלדה, מפריד, מעלית כפות ומערכת שאיבה וסינון בניקוי עצמי.
הערה חשובה: בחלק התיאורי של החוברת נכתב כי מותקנות שלוש טורבינות, אך בשרטוט ובטבלת הנתונים הטכניים מופיעות שתי טורבינות. לכן במפרט לאתר השתמשתי בנתון של שתי טורבינות; כדאי לאשר זאת סופית לפני הפרסום.

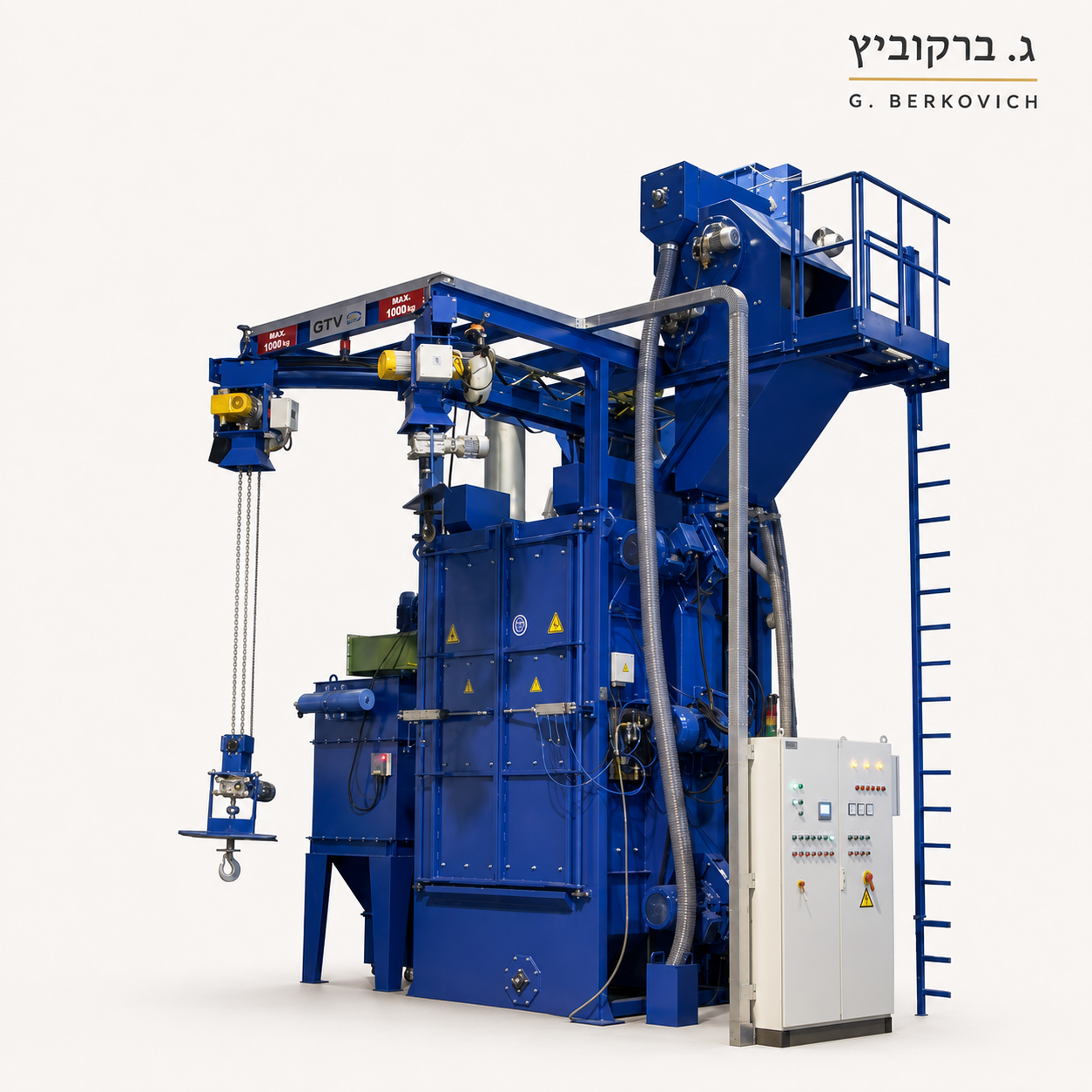

מערכת TPVM 20-20 מתוצרת ג. ברקוביץ היא מכונת Shot Blast אוטומטית מסוג Monorail, המיועדת לניקוי יסודי ולהכנת פני שטח של חלקי פלדה במשקל של עד 500 ק״ג.
החלקים נתלים על וו הרמה ומוכנסים אל תא הניקוי, שבו הם מסתובבים ונחשפים לזרם כדוריות פלדה בעוצמה גבוהה. ההתזה מתבצעת באמצעות טורבינות צנטריפוגליות, המאפשרות ניקוי אחיד של כל שטח החלק והסרת חלודה, צבע ישן, קורוזיה, קשקשת ערגול ומשקעים.
המערכת כוללת מערך מלא לאיסוף, לניפוי ולמחזור חומר השחיקה, לצד מערכת שאיבת אבק וסינון אוויר. תהליך העבודה האוטומטי מאפשר לקבל משטח מתכת נקי ואחיד, המוכן להמשך צביעה, ציפוי או טיפול תעשייתי.
תא הניקוי בנוי במבנה פלדה מרותך ומחופה בלוחות עמידים בפני שחיקה. באזורים הרגישים במיוחד מותקנים לוחות הגנה ניתנים להחלפה, ובאזורים נוספים מותקן חיפוי גומי המסייע בהגנה על גוף התא.
מערכת ההובלה מאפשרת להרים את החלק, להעבירו אל תוך תא הניקוי ולסובב אותו במהלך ההתזה. גובה ההרמה המרבי הוא 3.6 מטר וכושר ההעמסה המרבי הוא 500 ק״ג.
המערכת מצוידת בשתי טורבינות צנטריפוגליות מסוג Long-Life. כל טורבינה מופעלת באמצעות מנוע בהספק של 15 קילוואט ומייצרת זרם כדוריות פלדה במהירות גבוהה לניקוי יעיל ואחיד.
כדוריות הפלדה והפסולת נופלות אל המסוע הבורגי שבתחתית התא. משם החומר מועבר למעלית כפות, עולה אל מערכת הניפוי והמפריד, עובר סילוק של חלקיקים גדולים ואבק וחוזר אל מיכל האחסון לשימוש חוזר.
אספן האבק יוצר זרימת אוויר בתוך התא, שואב את האבק ומסייע בתהליך הפרדת חומר השחיקה. מערכת הסינון כוללת תשע מחסניות פילטר ומנגנון ניקוי עצמי באמצעות אוויר דחוס.
| מאפיין | נתון |
|---|---|
| דגם | TPVM 20-20 |
| סוג המערכת | מערכת Shot Blast אוטומטית עם וו תלייה |
| ייעוד | ניקוי והכנת פני שטח של חלקי פלדה |
| מערכת שינוע | Monorail |
| כושר העמסה מרבי | 500 ק״ג |
| מספר מתקני הרמה עם וו | 1 |
| גובה הרמה מרבי | 3.6 מטר |
| מספר טורבינות | 2 |
| סוג הטורבינות | Long-Life |
| הספק כל טורבינה | 15 קילוואט |
| קוטר גלגל טורבינה | 370 מ״מ |
| מהירות סיבוב הטורבינה | 3,000 סל״ד |
| תפוקת חומר השחיקה | 180 ק״ג לדקה |
| הפעלה | אוטומטית או ידנית |
| דלתות התא | נשלטות פנאומטית |
| מספר מחסניות פילטר | 9 |
| ספיקת מערכת השאיבה | 8,000 מ״ק/שעה |
| לחץ מערכת השאיבה | 1,400 פסקל |
| הספק מנוע המפוח | 5.5 קילוואט |
| צריכת אוויר דחוס | 0.6 מ״ק לדקה בלחץ 6 בר |
| רמת ניקיון האוויר המסונן | עד 5 מ״ג/מ״ק |
| הספק חשמלי מותקן | 45 קילוואט |
| הזנת חשמל | 3×230/400V, 50Hz |
| מתח מערכת הבקרה | 24V |
| טמפרטורת עבודה | 5–40°C |
| רמת רעש מרבית | עד 85 דציבל |
| מילוי ראשוני של חומר שחיקה | כ־2,000 ק״ג |
| חומר שחיקה נדרש | כדוריות פלדה S110 |
| גודל חומר השחיקה | 0.5–1.5 מ״מ |
| קשיות חומר השחיקה | 40–50 HRC |
| צבע המכונה | RAL 5017 |
